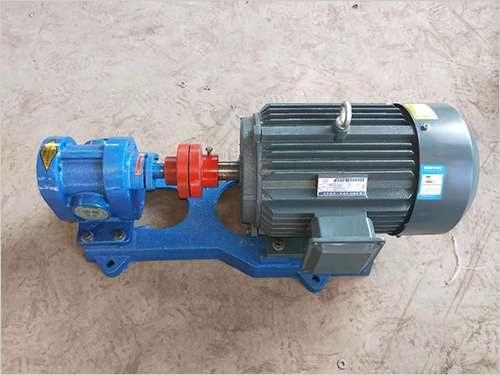

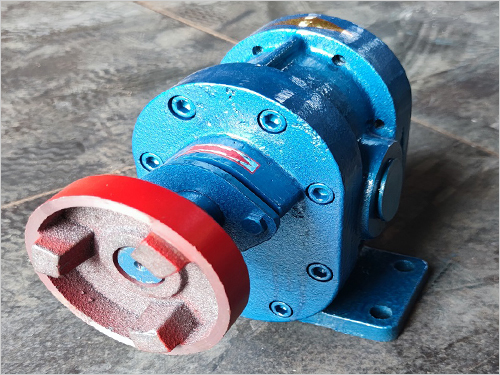

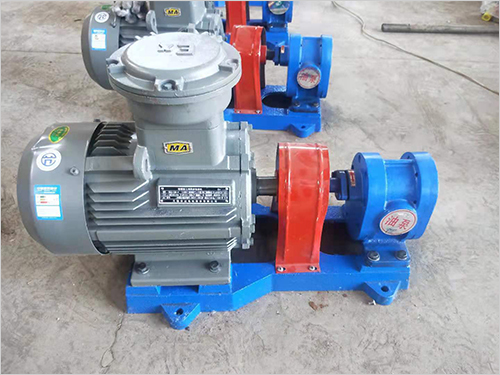

2CY型齒輪泵主要是由泵體、泵蓋、主被動齒輪、軸承套以及軸端密封等零部件組成。2CY系列齒輪泵內的所有運轉部件都是利用輸送的介質來起到潤滑的作用。2CY系列齒輪泵的主傳動齒輪是一對直齒圓柱齒輪，與軸一同安裝在軸套內。泵與電動機用三爪式彈性聯軸器組成油泵機組。



2CY型系列齒輪泵的特點：



2CY型系列齒輪泵結構簡單，壓力穩定，使用維護方便，輸出流量脈動小，適用性強。



2CY型系列齒輪泵的適用范圍：



2CY型系列齒輪泵適用輸送介質粘度不大于100mm²/s，溫度不高于120℃，沒有腐蝕性，并且不含硬質顆粒和纖維的重油、柴油、機械油等以及性質類似的其它液體。

2CY型系列齒輪泵振動原因：



1、手動盤車?yán)щy：泵軸彎曲、軸承磨損、機組不同心、葉輪碰泵殼。措施：校直泵軸、調整或換軸承、重校機組同心度、重調間隙。



2、齒輪泵軸擺度過大：軸承和軸頸磨損或間隙過大。措施：修理軸頸、調整或換軸承。



3、水力不平衡：葉輪不平衡、離心泵個別葉槽堵塞或損壞。措施：重校葉輪靜平衡和動平衡、堵塞，修理或   換葉輪。



4、軸流泵軸功率過大：進水池水位太低，葉輪淹沒   不夠，雜物纏繞葉輪，泵汽蝕損壞程度不同，葉輪缺損。措施：抬高進水池水位，降低水泵安裝高程雜物，并設置欄污柵，修理或換葉輪。



5、基礎在振動：基礎剛度差或底角螺絲松動或共振。措施：加固基礎、擰緊地腳螺絲。



6、齒輪泵機組效率急劇下降或軸流泵機組效率略有下降，伴有汽蝕噪音。措施：改變水泵轉速，避開共振區域，查明發生汽蝕的原因，采取措施汽蝕。



7、攔污柵堵塞，進水池水位降低。措施：欄污柵清污，加設欄污柵清污裝置。



8、前池與進水池設計不合理，進水流道與泵不配套使進水條件惡化。措施：欄污柵清污，加設欄污柵清污裝置合理設計與該進前池、進水池和進水流道的設計。



9、形成虹吸時間過長，使機組較長時間在非設計工況運行。措施：加設抽真空裝置，合理設計與改進虹吸式出水流道。



10、進水管道固定不牢或引起共振。措施：加設管道鎮墩和支墩，加固管道支撐，改變運行參數，改變運行參數避開共振區。



11、拍門反復撞擊門座或關閉撞擊力過大。措施：流道（或管道）出口前設排氣孔，合理設計拍門采取控制措施，減小拍門關閉時的撞擊力。



12、出水管道內壓力急劇變化及水錘作用。措施：緩閉閥及調壓井等其它防止水錘措施。



13、齒輪泵機組啟動和停機順序不合理，致使水泵進水條件惡化。措施：優化開機和停機順序。



2CY型系列齒輪泵停止運轉后的要求：



1、輸送易結晶，易凝固，易沉淀等介質的泵，停泵后應防止堵塞，并及時用清水或其他介質沖洗泵和管道。



2、高溫泵停車應按設備技術文件的規定執行，停車后應每偏20一30min盤車半圈，直到泵體溫度降至50℃為止。



3、低溫泵停車時，當無要求時，泵內應經常充滿液體；吸入閥和排出閥應保持常開狀態；采用雙端面機械密封的低溫泵，液位控制器和泵密封腔內的密封液應保持泵的灌漿壓力。



4、自吸式離心泵停止運轉后應關閉泵的人口閥門，待泵冷卻后再依次關閉附屬系統的閥門。排出泵內積存的液體，防止銹蝕和凍裂。
